Dex文件是手机上类似Windows上的EXE文件，dex文件是可以直接在Dalvik虚拟机中加载运行的文件。

   首先我们来生成一个Dex文件。

   新建文件Hello.java内容如下：

   class Hello{

    public static void main(String[] argc){

    System.out.println(“Hello!”);

    }

   }

   javac Hello.java

   dx -dex -output=Hello.dex Hello.class

   这样就在当前目录下面生成了一个dex文件。

   编译的时候注意Java和Android默认的jdk版本要一致，否则会出错。

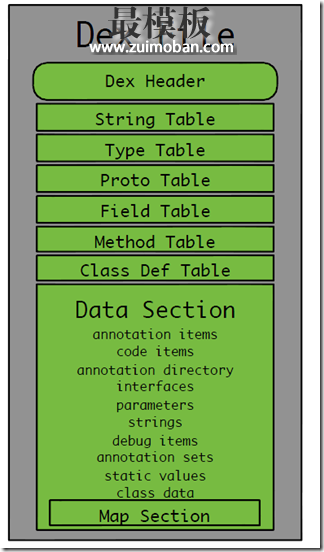

   Dex总体文件结构图如下：

   下面 ，对应到刚刚生成的dex文件来分析：

   首先是文件头：

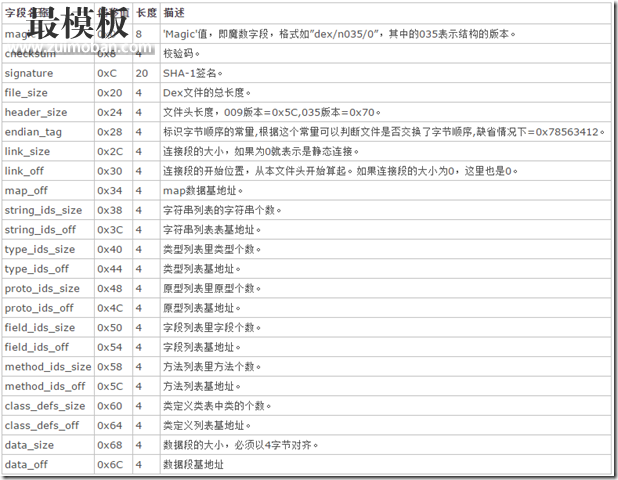

   Dex文件头主要包括校验和以及其他结构的偏移地址和长度信息。

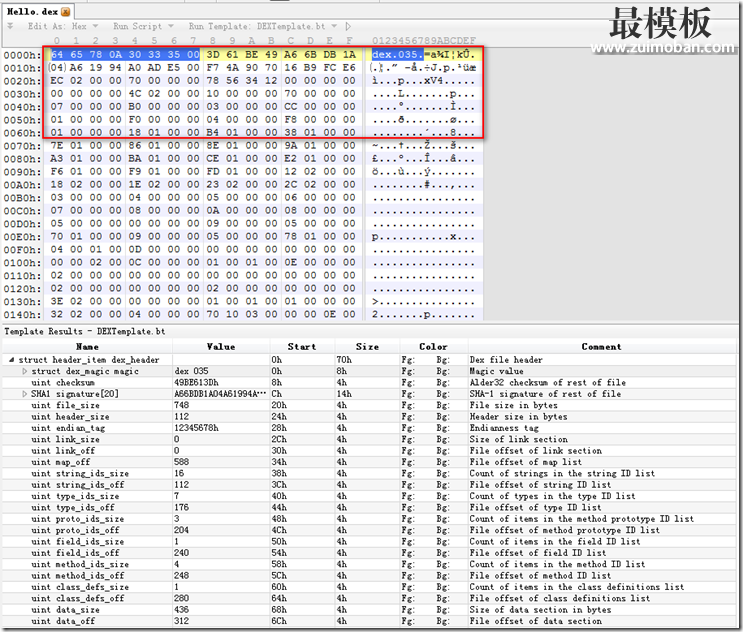

   为了方便查看，使用010 Editor打开刚刚生成的Dex文件，在官网下载一个Dex模板的脚本，然后运行。

魔数字段：

   Dex文件标志符’dex\n’ ,它的作用主要是用来标志dex文件的。跟在dex后面的是版本号，目前支持的版本号为035\0 。

校验码：

   主要用来检查这个字段开始到文件结尾，这段数据是否完整。使用zlib 的adler32 所计算的32-bitsCheckSum . 计算的范围为DEX 文件的长度(Header->fileSize) 减去8bytes Magic Code 与4bytes CheckSum 的范围. 用来确保DEX 文件内容没有损毁.

SHA-1签名字段：

   dex文件头里，前面已经有了面有一个4字节的检验字段码了，为什么还会有SHA-1签名字段呢？不是重复了吗？可是仔细考虑一下，这样设计自有道理。因 为dex文件一般都不是很小，简单的应用程序都有几十K，这么多数据使用一个4字节的检验码，重复的机率还是有的，也就是说当文件里的数据修改了，还是很 有可能检验不出来的。这时检验码就失去了作用，需要使用更加强大的检验码，这就是SHA-1。SHA-1校验码有20个字节，比前面的检验码多了16个字 节，几乎不会不同的文件计算出来的检验是一样的。设计两个检验码的目的，就是先使用第一个检验码进行快速检查，这样可以先把简单出错的dex文件丢掉了， 接着再使用第二个复杂的检验码进行复杂计算，验证文件是否完整，这样确保执行的文件完整和安全。

file_size：

   文件的总大小

header_size：

   DexHeader的大小，0x70bytes。

endian_tag：

   预设值为Little-Endian, 在这栏位会显示32bits 值”0×12345678。

   在Big-Endian 处理器上, 会转为“ 0×78563412。

   是link_size和link_off字段，主要用在文件的静态链接上，该dex不是静态链接文件，所有为0。

map_off字段：

   这个字段主要保存map开始位置，就是从文件头开始到map数据的长度，通过这个索引就可以找到map数据。

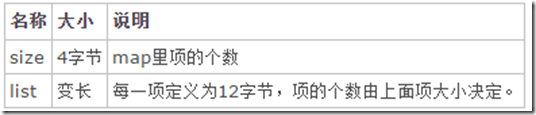

   map数据排列结构定义如下：

/*
*Direct-mapped "map_list".
*/   typedef struct DexMapList {
    u4 size; /* #of entries inlist */
    DexMapItem list[1]; /* entries */
}DexMapList;

   每一个map项的结构定义如下：

/*
*Direct-mapped "map_item".
*/   typedef struct DexMapItem {
    u2 type; /* type code (seekDexType* above) */
    u2 unused;
    u4 size; /* count of items ofthe indicated type */
    u4 offset; /* file offset tothe start of data */
}DexMapItem;

   DexMapItem结构定义每一项的数据意义：类型、类型个数、类型开始位置。

   其中的类型定义如下：

/*map item type codes */
enum{
    kDexTypeHeaderItem = 0x0000,
    kDexTypeStringIdItem = 0x0001,
    kDexTypeTypeIdItem = 0x0002,
    kDexTypeProtoIdItem = 0x0003,
    kDexTypeFieldIdItem = 0x0004,
    kDexTypeMethodIdItem = 0x0005,
    kDexTypeClassDefItem = 0x0006,
    kDexTypeMapList = 0x1000,
    kDexTypeTypeList = 0x1001,
    kDexTypeAnnotationSetRefList = 0x1002,
    kDexTypeAnnotationSetItem = 0x1003,
    kDexTypeClassDataItem = 0x2000,
    kDexTypeCodeItem = 0x2001,
    kDexTypeStringDataItem = 0x2002,
    kDexTypeDebugInfoItem = 0x2003,
    kDexTypeAnnotationItem = 0x2004,
    kDexTypeEncodedArrayItem = 0x2005,
    kDexTypeAnnotationsDirectoryItem = 0x2006,
};

   从上面的类型可知，它包括了在dex文件里可能出现的所有类型。可以看出这里的类型与文件头里定义的类型有很多是一样的，这里的类型其实就是文件头里定义 的类型。其实这个map的数据，就是头里类型的重复，完全是为了检验作用而存在的。当Android系统加载dex文件时，如果比较文件头类型个数与 map里类型不一致时，就会停止使用这个dex文件。

   该dex文件的map_off = 0x24c，而便宜为0x24c的位置值为0x00d。也就是有13项！每项12个字节，所以整个map_list所占空间为12*13+4 = 160 = 0x00a0，范围为0x24c - 0x2ec.也就是到文件结尾的位置。

string_ids_size/off字段：

   这两个字段主要用来标识字符串资源。源程序编译后，程序里用到的字符串都保存在这个数据段里，以便解释执行这个dex文件使用。其中包括调用库函数里的类名称描述，用于输出显示的字符串等。

   string_ids_size标识了有多少个字符串，string_ids_off标识字符串数据区的开始位置。字符串的存储结构如下：

   /* * Direct-mapped "string_id_item". */typedef struct DexStringId {    u4  stringDataOff;      /* file offset to string_data_item */} DexStringId;

   可以看出这个数据区保存的只是字符串表的地址索引。如果要找到字符串的实际数据，还需要通过个地址索引找到文件的相应开始位置，然后才能得到字符串数据。 每一个字符串项的索引占用4个字节，因此这个数据区的大小就为4*string_ids_size。实际数据区中的字符串采用UTF8格式保存。

   上面我们看到size为0×10，off为0×70。  也就是有16个字符串，每个索引占4个字节，也就是从0×70开始的16*4=64个字节是字符串的索引。

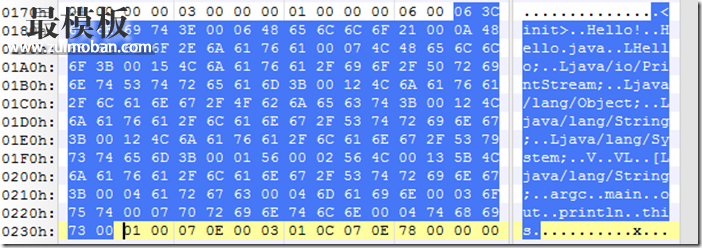

   来到0×70处，看到第一个索引为0x17E，来到0x17E处。

   16进制显示出来内容如下：

   063c 696e 6974 3e00

   其实际数据则是”<init>\0”

   另外这段数据中不仅包括字符串的字符串的内容和结束标志，在最开头的位置还标明了字符串的长度。上例中第一个字节06就是表示这个字符串有6个字符。

   关于字符串的长度有两点需要注意的地方：

   1、关于长度的编码格式

   dex文件里采用了变长方式表示字符串长度。一个字符串的长度可能是一个字节(小于256)或者4个字节(1G大小以上)。字符串的长度大多数都是小于 256个字节，因此需要使用一种编码，既可以表示一个字节的长度，也可以表示4个字节的长度，并且1个字节的长度占绝大多数。能满足这种表示的编码方式有很多，但dex文件里采用的是uleb128方式。leb128编码是一种变长编码，每个字节采用７位来表达原来的数据，最高位用来表示是否有后继字节。若第一个 Byte 的最高位为 1 ，则表示还需要下一个 Byte 来描述 ，直至最后一个 Byte 的最高位为 0 。每个 Byte 的其余 Bit 用来表示数据 ，如下表所示 。

   它的编码算法如下：

/*
 * Writes a 32-bit value in unsigned ULEB128 format.
 * Returns the updated pointer.
 */
DEX_INLINE u1* writeUnsignedLeb128(u1* ptr, u4 data)
{
    while (true) {
        u1 out = data & 0x7f;
        if (out != data) {
            *ptr++ = out | 0x80;
            data >>= 7;
        } else {
            *ptr++ = out;
            break;
        }
    }
    return ptr;
}

   它的解码算法如下：

/*
 * Reads an unsigned LEB128 value, updating the given pointer to point
 * just past the end of the read value. This function tolerates
 * non-zero high-order bits in the fifth encoded byte.
 */
DEX_INLINE int readUnsignedLeb128(const u1** pStream) {
    const u1* ptr = *pStream;
    int result = *(ptr++);
   if (result > 0x7f) {
        int cur = *(ptr++);
        result = (result & 0x7f) | ((cur & 0x7f) << 7);
        if (cur > 0x7f) {
            cur = *(ptr++);
            result |= (cur & 0x7f) << 14;
            if (cur > 0x7f) {
                cur = *(ptr++);
                result |= (cur & 0x7f) << 21;
                if (cur > 0x7f) {
                    /*
                     * Note: We don't check to see if cur is out of
                     * range here, meaning we tolerate garbage in the
                     * high four-order bits.
                     */
                    cur = *(ptr++);
                    result |= cur << 28;
                }
            }
        }
    }
    *pStream = ptr;
    return result;
}

   根据上面的算法分析上面例子字符串，取得第一个字节是06，最高位为0，因此没有后继字节，那么取出这个字节里7位有效数据，就是6，也就是说这个字符串是6个字节，但不包括结束字符“\0”。

   2、关于长度的意义

   由于字符串内容采用的是UTF-8格式编码，表示一个字符的字节数是不定的。即有时是一个字节表示一个字符，有时是两个、三个甚至四个字节表示一个字符。 而这里的长度代表的并不是整个字符串所占用的字节数，表示这个字符串包含的字符个数。所以在读取时需要注意，尤其是在包含中文字符时，往往会因为读取的长 度不正确导致字符串被截断。

type_ids_size/off字段：

   type_ids 区索引了 .dex 文件里的所有数据类型 ，包括 class 类型 ，数组类型(array types)和基本类型(primitive types) 。 本区域里的元素格式为type_ids_item , 结构描述如下 ：

   struct type_ids_item

   {

   uint descriptor_idx;

   }

   type_ids_item 里面 descriptor_idx 的值的意思 ，是 string_ids 里的 index 序号 ，是用来描述此type 的字符串 。

   根据 header 里 type_ids_size = 0×07 , type_ids_off = 0xb0 , 找到对应的二进制描述区 。

   03 00 00 00 04 00 00 00  05 00 00 00 06 00 00 00

   07 00 00 00 08 00 00 00  0A 00 00 00

   分别对应：

proto_ids_size/off字段：

   proto 的意思是 method prototype 代表 java 语言里的一个 method 的原型 。proto_ids 里元素为 proto_id_item , 结构如下 。

   uint 32-bit unsigned int, little-endian

   struct proto_id_item

   {

   uint shorty_idx;

   uint return_type_idx;

   uint parameters_off;

   }

   shorty_idx , 跟 type_ids 一样 ，它的值是一个 string_ids 的 index 号 ，最终是一个简短的字符串描述 ，用来说明该 method 原型 。

   return_type_idx , 它的值是一个 type_ids 的 index 号 ，表示该 method 原型的返回值类型 。

   parameters_off , 后缀 off 是 offset , 指向 method 原型的参数列表 type_list ; 若 method 没有参数 ，值为0 。参数列表的格式是 type_list ，结构从逻辑上如下描述 。

   size 表示参数的个数 ；type_idx 是对应参数的类型 ，它的值是一个 type_ids 的 index 号 ，跟 return_type_idx 是同一个品种的东西 。

   uint 32-bit unsigned int, little-endian

   ushort 16-bit unsigned int, little-endian

   struct type_list

   {

   uint size;

   ushort type_idx[size];

   }

   header 里 proto_ids_size = 0×03 , proto_ids_off = 0xcc , 它的二进制描述区如下 ：

   08 00 00 00 05 00 00 00 00 00 00 00      V V 无参数

   09 00 00 00 05 00 00 00 70 01 00 00      VL V 参数偏移0×170

   09 00 00 00  05 00 00 00 78 01 00 00     VL V 参数偏移0×178

   0×170:

   01 00 00 00 03 00     一个参数   Ljava/lang/String;

   0×178

   01 00 00 00 06 00     一个参数   [Ljava/lang/String;

field_ids_size/off字段：

   filed_ids 区里面有被本 .dex 文件引用的所有的 field 。本区的元素格式是 field_id_item ，逻辑结构描述如下：

   ushort 16-bit unsigned int, little-endian

   uint 32-bit unsigned int, little-endian

   struct filed_id_item

   {

   ushort class_idx;

   ushort type_idx;

   uint name_idx;

   }

   class_idx , 表示本 field 所属的 class 类型 , class_idx 的值是 type_ids 的一个 index ， 并且必须指向一个class 类型 。

   type_idx , 表示本 field 的类型 ，它的值也是 type_ids 的一个 index 。

   name_idx , 表示本 field 的名称 ，它的值是 string_ids 的一个 index 。

   header 里 field_ids_size = 1 , field_ids_off = 0xf0 。说明本 .dex 只有一个 field ，这部分的二进制描述如下 ：

   04 00 01 00 0D 00 00 00      Ljava/lang/System;     Ljava/io/PrintStram;     out

   method_ids_size/off字段：

   method_ids 是索引区的最后一个条目,它索引了 .dex 文件里的所有的 method.

   method_ids 的元素格式是 method_id_item ， 结构跟 fields_ids 很相似：

   ushort 16-bit unsigned int, little-endian

   uint 32-bit unsigned int, little-endian

   struct filed_id_item

   {

   ushort class_idx;

   ushort proto_idx;

   uint name_idx;

   }

   class_idx , 表示本 method 所属的 class 类型 , class_idx 的值是 type_ids 的一个 index ， 并且必须指向一个 class 类型 。

   name_idx , 表示本 method 的名称 ，它的值是 string_ids 的一个 index 。

   proto_idx 描述该 method 的原型 ，指向 proto_ids 的一个 index 。

   header 里 method_ids_size = 0×04 , method_ids_off = 0xf8 。本部分的二进制描述如下 ：

   00 00 00 00 00 00 00 00       LHello;          V()V    <init>

   00 00 02 00 0C 00 00 00       LHello;          VL([Ljava/lang/String;)V         main

   01 00 01 00 0E 00 00 00       Ljava/io/PrintStram;      VL(Ljava/lang/String;)V        println

   02 00 00 00 00 00 00 00       Ljava/lang/Object;    V()V        <init>

   对 .dex 反汇编的时候 ，常用的 method 表示方法是这种形式 :

   Lpackage/name/ObjectName;->MethodName(III)Z

   将上面可整理为：

   LHello;-><init>()V

   LHello;->main([Ljava/lang/String;)V

   Ljava/io/PrintStram;->println(Ljava/lang/String;)V

   Ljava/lang/Object;->init()V

   至此 ，索引区的内容描述完毕 ，包括 string_ids , type_ids，proto_ids , field_ids , method_ids 。每个索引

   区域里存放着指向具体数据的偏移地址 (如 string_ids ) ， 或者存放的数据是其它索引区域里面的 index 号。

class_def_size/off字段：

   从字面意思解释 ，class_defs 区域里存放着 class definitions , class 的定义 。它的结构较 .dex 区都要复杂些 ,

   因为有些数据都直接指向了 data 区里面 。

   class_defs 的数据格式为 class_def_item ， 结构描述如下 ：

   uint 32-bit unsigned int, little-endian

   struct class_def_item

   {

   uint class_idx;

   uint access_flags;

   uint superclass_idx;

   uint interfaces_off;

   uint source_file_idx;

   uint annotations_off;

   uint class_data_off;

   uint static_value_off;

   }

   (1) class_idx 描述具体的 class 类型 ，值是 type_ids 的一个 index 。值必须是一个 class 类型 ，不能是数组类型或者基本类型 。

   (2) access_flags 描述 class 的访问类型 ，诸如 public , final , static 等 。

   (3) superclass_idx , 描述 supperclass 的类型 ，值的形式跟 class_idx 一样 。

   (4) interfaces_off , 值为偏移地址 ，指向 class 的 interfaces , 被指向的数据结构为 type_list 。class 若没有

   interfaces ,值为 0。

   (5) source_file_idx , 表示源代码文件的信息 ，值是 string_ids 的一个 index 。若此项信息缺失 ，此项值赋值为

   NO_INDEX=0xffff ffff 。

   (6) annotions_off , 值是一个偏移地址 ，指向的内容是该 class 的注释 ，位置在 data 区，格式为annotations_direcotry_item 。若没有此项内容 ，值为 0 。

   (7) class_data_off , 值是一个偏移地址 ，指向的内容是该 class 的使用到的数据 ，位置在 data 区，格式为class_data_item 。若没有此项内容 ，值为 0 。该结构里有很多内容 ，详细描述该 class 的 field ， method, method 里的执行代码等信息 。

   (8) static_value_off , 值是一个偏移地址 ，指向 data 区里的一个列表 ( list ) ，格式为 encoded_array_item。若没有此项内容 ，值为 0 。

   header 里 class_defs_size = 0×01 , class_defs_off = 0x 0118 。则此段二进制描述为 ：

   00 00 00 00     LHello;

   00 00 00 00     无，默认包访问权限

   02 00 00 00      Ljava/lang/Object;

   00 00 00 00      无接口

   02 00 00 00      Hello.java

   00 00 00 00      无注解

   3E 02 00 00     0x23E

   00 00 00 00     无

class_data_item：

   class_data_off 指向 data 区里的 class_data_item 结构 ,class_data_item 里存放着本 class 使用到的各种数

   据 ，下面是 class_data_item 的逻辑结构 ：

   uleb128 unsigned little-endian base 128

   struct class_data_item

   {

   uleb128 static_fields_size;

   uleb128 instance_fields_size;

   uleb128 direct_methods_size;

   uleb128 virtual_methods_size;

   encoded_field static_fields [ static_fields_size ];

   encoded_field instance_fields [ instance_fields_size ];

   encoded_method direct_methods [ direct_method_size ];

   encoded_method virtual_methods [ virtual_methods_size ];

   }

   encoded_field 的结构如下 ：

   struct encoded_field

   {

   uleb128 filed_idx_diff; // index into filed_ids for ID of this filed

   uleb128 access_flags; // access flags like public, static etc.

   }

   encoded_method 的结构如下 ：

   struct encoded_method

   {

   uleb128 method_idx_diff;

   uleb128 access_flags;

   uleb128 code_off;

   }

   (1)method_idx_diff , 前缀 methd_idx 表示它的值是 method_ids 的一个 index ，后缀 _diff 表示它是于另外一个 method_idx 的一个差值 ，就是相对于 encodeed_method [] 数组里上一个元素的 method_idx 的差值 。

   其实 encoded_filed - > field_idx_diff 表示的也是相同的意思 ，只是编译出来的 Hello.dex 文件里没有使用到class filed 所以没有仔细讲。

   (2)access_flags ， 访问权限 ， 比如 public、private、static、final 等 。

   (3)code_off , 一个指向 data 区的偏移地址 ，目标是本 method 的代码实现 。被指向的结构是code_item ，有近 10 项元素 。

   0x23E：

   00  static_fields_size

   00  instance_fields_size

   02  direct_methods_size

   00  virtual_methods_size

   00 80 80 04 B8 02  01 09 D0 02 0D 00 00 00

   名称为 LHello; 的 class 里只有 2 个 directive methods 。 directive_methods 里的值都是 uleb128 的原始二

   进制值 。按照 directive_methods 的格式 encoded_method 再整理一次这 2 个 method 描述 ，得到结果如下

   表格所描述 。method 一个是 <init> , 一个是 main 。

   其中两个directive  methods为：

   00          LHello;-><init>()V

   80 80 04     0×10000        ACC_CONSTRUCTOR

   B8 02    0×0138

   01          LHello;->main([Ljava/lang/String;)V

   09          ACC_PUBLIC|ACC_STATIC

   D0 02   0×0150

class_def_item -> class_data_item -> code_item:

   code_item 结构里描述着某个 method 的具体实现 。它的结构如下描述 ：

   struct code_item

   {

   ushort registers_size;

   ushort ins_size;

   ushort outs_size;

   ushort tries_size;

   uint debug_info_off;

   uint insns_size;

   ushort insns [ insns_size ];

   ushort paddding; // optional

   try_item tries [ tyies_size ]; // optional

   encoded_catch_handler_list handlers; // optional

   }

   末尾的 3 项标志为 optional , 表示可能有 ，也可能没有 ，根据具体的代码来 。

   (1) registers_size, 本段代码使用到的寄存器数目。

   (2) ins_size, method 传入参数的数目 。

   (3) outs_size, 本段代码调用其它method 时需要的参数个数 。

   (4) tries_size, try_item 结构的个数 。

   (5) debug_off, 偏移地址 ，指向本段代码的 debug 信息存放位置 ，是一个 debug_info_item 结构。

   (6) insns_size, 指令列表的大小 ，以 16-bit 为单位 。 insns 是 instructions 的缩写 。

   (7) padding , 值为 0 ，用于对齐字节 。

   (8) tries 和 handlers ， 用于处理 java 中的 exception , 常见的语法有 try catch 。

   那先来分析下main的执行代码，它的code_off为0×150,对应的二进制代码如下：

   03 00   registers_size

   01 00   ins_size

   02 00   outs_size

   00 00   tries_size

   37 02 00 00    debug_info_off   0×0237

   08 00 00 00    insns_size    0×08

   62 00 00 00 1A 01 01 00  6E 20 02 00 10 00 0E 00      insns

   0×0062 0×0000 0x011a 0x 0001 0x 206e 0×0002 0×0010 0x 000e

   insns 数组里的 8 个二进制原始数据 ， 对这些数据的解析 ，需要对照官网的文档 《Dalvik VM Instruction Format》和《Bytecode for Dalvik VM》。分析

   http://source.android.com/devices/tech/dalvik/instruction-formats.html

   http://source.android.com/devices/tech/dalvik/dalvik-bytecode.html

   分析思路整理如下:

   《Dalvik VM Instruction Format》 里操作符 op 都是位于首个 16bit 数据的低 8 bit ，起始的是 op =0×62。

   在 《Bytecode for Dalvik VM》 里找到对应的 Syntax 和 format 。

   syntax = sget_object

   format = 0x21c 。

   在《Dalvik VM Instruction Format》里查找 21c ， 得知 op = 0×62 的指令占据 2 个 16 bit 数据 ，格式是 AA|op BBBB ，解释为 op vAA, type@BBBB 。因此这 8 组 16 bit 数据里 ，前 2 个是一组 。对比数据得 AA=0×00, BBBB = 0×0000。

   返回《Bytecode for Dalvik VM》里查阅对 sget_object 的解释， AA 的值表示 Value Register ，即0 号寄存器； BBBB 表示 static field 的 index ，就是之前分析的field_ids 区里 Index = 0 指向的那个东西,也就是Ljava/lang/System; -> out:Ljava/io/printStream;

   所以前两个16bit数据解释为：

   前 2 个 16 bit 数据 0x 0062 0000 , 解释为

   sget_object v0, Ljava/lang/System; -> out:Ljava/io/printStream;

   其余的 6 个 16 bit 数据分析思路跟这个一样 ，依次整理如下 ：

   0x011a 0×0001: const-string v1, “Hello!”

   0x206e 0×0002 0×0010:

   invoke-virtual {v0, v1}, Ljava/io/PrintStream; -> println(Ljava/lang/String;)V

   0x000e: return-void

   所以整个main方法为：

   ACC_PUBLIC ACC_STATIC LHello;->main([Ljava/lang/String;)V

   {

   sget_object v0, Ljava/lang/System; -> out:Ljava/io/printStream;

   const-string v1,Hello, Android!

   invoke-virtual {v0, v1}, Ljava/io/PrintStream; -> println(Ljava/lang/String;)V

   return-void

   }

   然后再使用baksmali.jar反编译成smali。

   .class LHello;

   .super Ljava/lang/Object;

   .source “Hello.java”

   # direct methods

   .method constructor <init>()V

    .registers 1

    .prologue

    .line 1

    invoke-direct {p0}, Ljava/lang/Object;-><init>()V

    return-void

   .end method

   .method public static main([Ljava/lang/String;)V

    .registers 3

    .parameter “argc”

    .prologue

    .line 3

    sget-object v0, Ljava/lang/System;->out:Ljava/io/PrintStream;

    const-string v1, “Hello!”

    invoke-virtual {v0, v1}, Ljava/io/PrintStream;->println(Ljava/lang/String;)V

    .line 4

    return-void

   .end method

   和我们分析的一样。
