Android Scroller实现View弹性滑动完全解析

时间:2016-06-15 22:56来源:未知 作者:好模板 点击:次
说起View的滑动效果，实现的方法有多种，例如使用动画，或者通过改变View的布局参数，其实除了这两种外，在Android中View已经为我们提供了scrollTo()和scrollBy()方法来实现滑动效果，这两

说起View的滑动效果，实现的方法有多种，例如使用动画，或者通过改变View的布局参数，其实除了这两种外，在Android中View已经为我们提供了scrollTo()和scrollBy()方法来实现滑动效果，这两个方法也是我们接下来要重点讨论的...

但是呢，这两个方法实现的滑动效果都是瞬时完成的，并不能带来良好的体验哦，所以此时就需要我们的重量级嘉宾Scroller登场了，通过Scroller可以实现View在一定时间间隔内的弹性滑动，以带来更好的视觉体验，这么说可能有点抽象，举个例子，当我们使用ViewPager时，手指滑动一段距离松开后ViewPager会自动的滑动一段距离后停止，这个效果就是通过Scroller实现的，这样说应该能更好的理解Scroller的用途了。

本着从理论到实践的原则，我们来一步步的揭秘Scroller...

1、你应该知道的scrollTo()和scrollBy()

首先看一下这两个方法的源码：

   /**
     * Move the scrolled position of your view. This will cause a call to
     * {@link #onScrollChanged(int, int, int, int)} and the view will be
     * invalidated.
     * @param x the amount of pixels to scroll by horizontally
     * @param y the amount of pixels to scroll by vertically
     */
    public void scrollBy(int x, int y) {
        scrollTo(mScrollX + x, mScrollY + y);
    }
   /**
     * Set the scrolled position of your view. This will cause a call to
     * {@link #onScrollChanged(int, int, int, int)} and the view will be
     * invalidated.
     * @param x the x position to scroll to
     * @param y the y position to scroll to
     */
    public void scrollTo(int x, int y) {
        if (mScrollX != x || mScrollY != y) {
            int oldX = mScrollX;
            int oldY = mScrollY;
            mScrollX = x;
            mScrollY = y;
            invalidateParentCaches();
            onScrollChanged(mScrollX, mScrollY, oldX, oldY);
            if (!awakenScrollBars()) {
                postInvalidateOnAnimation();
            }
        }
    }

两个方法第一个参数x表示相对于当前位置横向移动的距离，正值向左移动，负值向右移动。第二个参数y表示相对于当前位置纵向移动的距离，正值向上移动，负值向下移动，单位都是像素。
不同的是，scrollTo()方法让View相对于初始的位置滚动某段距离，scrollBy()方法则是让View相对于当前的位置滚动某段距离。同时可以发现scrollBy()是通过scrollTo()方法实现的。

上边我们说过，两个方法第一个参数x表示相对于当前位置横向移动的距离，正值向左移动，负值向右移动。这是为什么呢？？？看下scrollTo()方法中的mScrollX = x;一行，我们传入的x值被赋值给了mScrollX ，mScroller又是什么东东呢？其实View有一个getScrollX()，继续走进源码的世界：

public final int getScrollX() {
        return mScrollX;
    }

可以看到通过getScrollX()方法可以返回mScrollX，也就是View在 水平方向移动的距离，其实关于mScrollX的值有个变化规律：mScrollX等于View左边缘和View内容左边缘的水平方向x坐标的差值，同样的道理mScrollY 等于View上边缘和View内容上边缘的垂直方向y坐标的差值。

通过scrollTo()或scrollBy()实现View的移动，只是View的内容的移动，View本身的位置并不会发生改变。此时的View可以理解为一个ViewGroup，而内容可以理解成ViewGroup中的子View，假设View的坐标原点为(0, 0)，如果View内容从左向右移动，则View的内容左边缘x值将大于0，而View的左边缘x值始终为0，所以View左边缘和View内容左边缘的水平方向x坐标的差值小于0，也就是mScrollX的值小于0，这也就解释了为什么当scrollTo()或scrollBy()的x参数为负值，看起来View是向右移动的，这样也就可以理解x参数为正值的情况了，同理纵向上的y参数值也是一个道理。

说了这么多scroll相关的方法，也该聊聊我们的Scroller了...

2、Scroller弹性滑动原理

首先看一下Scroller的典型用法：

Scroller mScroller = new Scroller(mContext);

private void smoothScroll(int destX, int destY) {
        int scrollX = getScrollX();
        int deltaX = destX - scrollX;
        mScroller.startScroll(scrollX, 0, deltaX, 0, 500);
        invalidate();
    }

@Override
    public void computeScroll() {
        super.computeScroll();
        if (mScroller.computeScrollOffset()) {
            scrollTo(mScroller.getCurrX(), mScroller.getCurrY());
            invalidate();
        }
    }

目测startScroll()方法和View的滑动有关，继续看源码：

public void startScroll(int startX, int startY, int dx, int dy, int duration) {
        mMode = SCROLL_MODE;
        mFinished = false;
        mDuration = duration;
        mStartTime = AnimationUtils.currentAnimationTimeMillis();
        mStartX = startX;
        mStartY = startY;
        mFinalX = startX + dx;
        mFinalY = startY + dy;
        mDeltaX = dx;
        mDeltaY = dy;
        mDurationReciprocal = 1.0f / (float) mDuration;
    }

原来startScroll()方法只是进行相关参数的初始化，其中startX、startY代表滑动的起点，dx、dy代表需要滑动的距离，duration代表整个滑动需要的时间。骗子...这里并没有View滑动的相关逻辑。那么View如何通过Scroller实现弹性滑动呢？其实是通过startScroll()下面的invalidate();方法，略抽象，可能我们更多的知道invalidate()方法能够使得View重绘，其实奥秘就在这里，通过使View重绘，会间接的执行computeScroll()方法，继续看源码：

public void computeScroll() {
    }

原来是一个空方法，随意需要我们自行实现，so sad...
而在computeScroll()中，我们首先通过computeScrollOffset()方法判断滑动是否结束，这个方法如何工作呢？继续看源码：

public boolean computeScrollOffset() {
        if (mFinished) {
            return false;
        }

        int timePassed = (int)(AnimationUtils.currentAnimationTimeMillis() - mStartTime);

        if (timePassed < mDuration) {
            switch (mMode) {
            case SCROLL_MODE:
                final float x = mInterpolator.getInterpolation(timePassed * mDurationReciprocal);
                mCurrX = mStartX + Math.round(x * mDeltaX);
                mCurrY = mStartY + Math.round(x * mDeltaY);
                break;
            case FLING_MODE:
                final float t = (float) timePassed / mDuration;
                final int index = (int) (NB_SAMPLES * t);
                float distanceCoef = 1.f;
                float velocityCoef = 0.f;
                if (index < NB_SAMPLES) {
                    final float t_inf = (float) index / NB_SAMPLES;
                    final float t_sup = (float) (index + 1) / NB_SAMPLES;
                    final float d_inf = SPLINE_POSITION[index];
                    final float d_sup = SPLINE_POSITION[index + 1];
                    velocityCoef = (d_sup - d_inf) / (t_sup - t_inf);
                    distanceCoef = d_inf + (t - t_inf) * velocityCoef;
                }

                mCurrVelocity = velocityCoef * mDistance / mDuration * 1000.0f;

                mCurrX = mStartX + Math.round(distanceCoef * (mFinalX - mStartX));
                // Pin to mMinX <= mCurrX <= mMaxX
                mCurrX = Math.min(mCurrX, mMaxX);
                mCurrX = Math.max(mCurrX, mMinX);

                mCurrY = mStartY + Math.round(distanceCoef * (mFinalY - mStartY));
                // Pin to mMinY <= mCurrY <= mMaxY
                mCurrY = Math.min(mCurrY, mMaxY);
                mCurrY = Math.max(mCurrY, mMinY);

                if (mCurrX == mFinalX && mCurrY == mFinalY) {
                    mFinished = true;
                }

                break;
            }
        }
        else {
            mCurrX = mFinalX;
            mCurrY = mFinalY;
            mFinished = true;
        }
        return true;
    }

看第一个if条件，如果滑动动画已经finish，则返回fasle，继续看第二个if条件，如果执行滑动动画已经花费的时间小于整个滑动动画需要的时间，则计算出mCurrX和mCurrY的值，也就是当前View内容左边缘的x、y坐标的值，同时返回true，所以，如果滑动的动画未结束则返回true否则返回false。当返回true时，则调用scrollTo(mScroller.getCurrX(), mScroller.getCurrY())进行View的滑动，其中参数mScroller.getCurrX()、mScroller.getCurrY()得到的就是上边的mCurrX和mCurrY，scrollTo之后继续执行invalidate()方法，此时又会导致View重绘，又一次执行computeScroll()方法...，这样的反复执行，直到computeScrollOffset()方法返回flase，即完成View的滑动。

通过上边的分析可以看出，仅仅通过Scroller，并不能实现View的滑动效果，同时需要配合View的invalidate()、computeScroll()、scrollTo()方法才可以完成。

说了这么多的理论，也该实践一下了...

3、自定义开关按钮

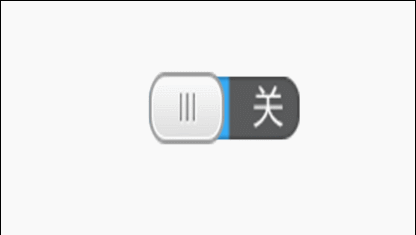

首先看下效果：


ToggleButton


录制的效果不好，有兴趣可自行下载源码体验哦...

大概的实现思路是这样的， 通过自定义ViewGroup，并设置开关背景，其中滑块是ImageView，将滑块作为子View添加到ViewGroup中，然后监听ViewGroup的onTouchEvent处理相关手势，以及给滑块设置点击事件，来实现滑块的移动效果。当然这只是一个简单实现方式，可能存在缺陷，如有问题，欢迎拍砖...

具体的看下onTouchEvent方法：

public boolean onTouchEvent(MotionEvent event) {
        int x = (int) event.getX();
        isValidToggle = false;
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                if (!mScroller.isFinished()) {
                    mScroller.abortAnimation();
                }
                break;
            case MotionEvent.ACTION_MOVE:
                int deltaX = mLastX - x;
                //边界检测判断，防止滑块越界
                if (deltaX + getScrollX() > 0) {
                    scrollTo(0, 0);
                    return true;
                } else if (deltaX + getScrollX() + getMeasuredWidth() / 2 < 0) {
                    scrollTo(-getMeasuredWidth() / 2, 0);
                    return true;
                }
                scrollBy(deltaX, 0);
                break;
            case MotionEvent.ACTION_UP:
                //处理弹性滑动
                smoothScroll();
                break;
        }
        mLastX = x;
        return super.onTouchEvent(event);
    }

当手势为MotionEvent.ACTION_MOVE时，通过scrollBy(deltaX, 0);实现滑块跟随手指的移动，但是滑块的滑动范围只能在ViewGroup中，所以我们进行了边界判断，如果发现越界，scrollTo()方法回到相应的边界。

当手势为MotionEvent.ACTION_UP时，即手指抬起，则开始进行我们的弹性滑动：

private void smoothScroll() {
        int deltaX= 0;
        if (getScrollX() < -getMeasuredWidth() / 4) {
            dx = -getScrollX() - getMeasuredWidth() / 2;
            if (!isOpen) {
                isOpen = true;
                isValidToggle = true;
            }
        }

        if (getScrollX() >= -getMeasuredWidth() / 4) {
            deltaX= -getScrollX();
            if (isOpen) {
                isOpen = false;
                isValidToggle = true;
            }
        }
        mScroller.startScroll(getScrollX(), 0, deltaX, 0, 500);
        invalidate();
    }

主要的逻辑就是判断手指抬起时滑块应该滚动到ViewGroup的左边还是右边，已经相应的deltaX值，然后开始滑动操作。
最后看下computeScroll()方法：

public void computeScroll() {
        super.computeScroll();
        if (mScroller.computeScrollOffset()) {
            scrollTo(mScroller.getCurrX(), mScroller.getCurrY());
            invalidate();
        } else {
            if (isValidToggle) {
                if (mToggleListener != null) {
                    mToggleListener.onToggled(isOpen);
                    Log.e("isOpen", isOpen + "");
                }
            }
        }
    }

其中的if结构在前边已经分析过了，在else中，先判断是否是一次有效的打开或关闭操作，如果是则通过接口回调来方便后续具体操作的扩展
