Android中Canvas绘图之Shader使用图文详解_Android开发教程_开发教程

我们在用Android中的Canvas绘制各种图形时，可以通过Paint.setShader(shader) 方法为画笔Paint设置shader，这样就可以绘制出多彩的图形。那么Shader是什么呢？做过GPU绘图的同学应该都知道这个词汇，Shader就是着色器的意思。我们可以这样理解，Canvas中的各种drawXXX方法定义了图形的形状，画笔中的Shader则定义了图形的着色、外观，二者结合到一起就决定了最终Canvas绘制的被色彩填充的图形的样子。

类 android.graphics.Shader 有五个子类，分别是：BitmapShader、LinearGradient、RadialGradient、SweepGradient和ComposeShader，下面依次对这几个类的使用分别说明。

BitmapShader

BitmapShader，顾名思义，就是用Bitmap对绘制的图形进行渲染着色，其实就是用图片对图形进行贴图。

BitmapShader构造函数如下所示：

BitmapShader(Bitmap bitmap, Shader.TileMode tileX, Shader.TileMode tileY)

第一个参数是Bitmap对象，该Bitmap决定了用什么图片对绘制的图形进行贴图。

第二个参数和第三个参数都是Shader.TileMode类型的枚举值，有以下三个取值：CLAMP 、REPEAT 和 MIRROR。

CLAMPCLAMP表示，当所画图形的尺寸大于Bitmap的尺寸的时候，会用Bitmap四边的颜色填充剩余空间。

我们有一个Bitmap，如下所示：

注意，我们这张图片的四个角是有一定的圆弧的，也就是该Bitmap的四个角点处的像素都是透明的。我们使用该Bitmap，演示TileMode为CLAMP的效果，代码如下所示：
```
BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
paint.setShader(bitmapShader);
canvas.drawRect(0, 0, bitmap.getWidth() * 2, bitmap.getHeight() * 2, paint);
```

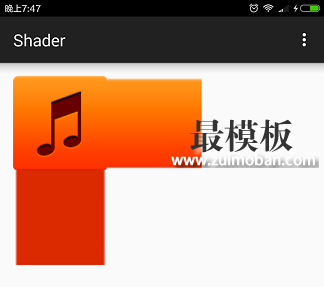

效果如下所示：

我们可以看到，由于我们所绘制的矩形矩形区域比Bitmap大，Bitmap就用右侧边和下侧边的最外层的颜色填充了矩形区域。由于原Bitmap右下角的像素是透明的，所以绘制的矩形的右下角就用透明填充了。

如果我们绘制的图形尺寸小于Bitmap尺寸，那么效果看起来就像是对原Bitmap裁剪了一下而已，代码如下所示：

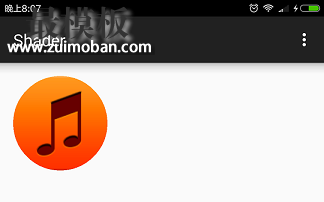

我们可以看到，当我们所绘制的圆形尺寸小于Bitmap尺寸的时候，看起来的效果就是我们用所绘制的圆形对Bitmap进行了裁剪。

REPEAT

REPEAT表示，当我们绘制的图形尺寸大于Bitmap尺寸时，会用Bitmap重复平铺整个绘制的区域。

示例代码如下所示：

BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.REPEAT, Shader.TileMode.REPEAT);
paint.setShader(bitmapShader);
canvas.drawRect(0, 0, canvas.getWidth(), canvas.getHeight(), paint);

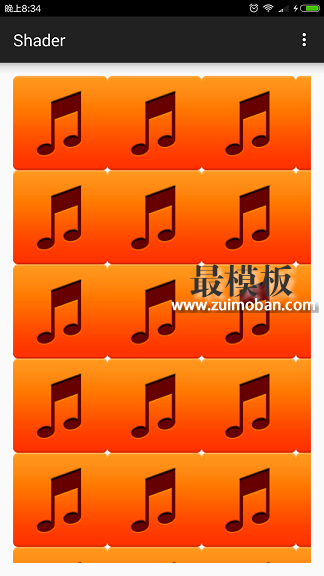

效果如下所示：

MIRROR

与REPEAT类似，当绘制的图形尺寸大于Bitmap尺寸时，MIRROR也会用Bitmap重复平铺整个绘图区域，与REPEAT不同的是，两个相邻的Bitmap互为镜像。

代码如下所示：
```
BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.MIRROR, Shader.TileMode.MIRROR);
paint.setShader(bitmapShader);
canvas.drawRect(0, 0, canvas.getWidth(), canvas.getHeight(), paint);
```

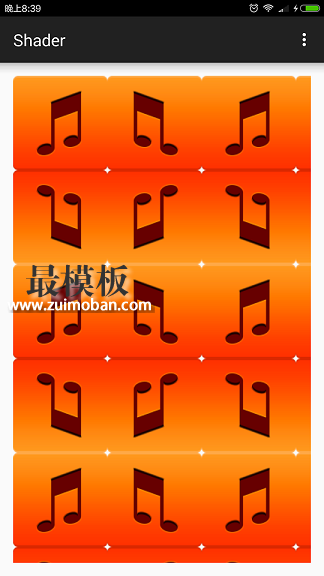

效果如下所示：

最后需要说的是，在构造BitmapShader时，tileX和tileY可以取不同的值，二者不用非得一致。

LinearGradient

我们可以用LinearGradient创建线性渐变效果，其有两个构造函数：

LinearGradient(float x0, float y0, float x1, float y1, int color0, int color1, Shader.TileMode tile)

LinearGradient(float x0, float y0, float x1, float y1, int[] colors, float[] positions, Shader.TileMode tile)

我们重点说一下第一个构造函数，在此基础上理解第二个构造函数就很简单了。

LinearGradient是用来创建线性渐变效果的，它是沿着某条直线的方向渐变的，坐标(x0,y0)就是这条渐变直线的起点，坐标(x1,y1)就是这条渐变直线的终点。需要说明的是，坐标(x0,y0)和坐标(x1,y1)都是Canvas绘图坐标系中的坐标。color0和color1分别表示了渐变的起始颜色和终止颜色。与BitmapShader类似，LinearGradient也支持TileMode，有以下三个取值：CLAMP 、REPEAT 和 MIRROR。

使用代码如下所示：

LinearGradient linearGradient = new LinearGradient(100, 100, 500, 500, Color.GREEN, Color.BLUE, Shader.TileMode.CLAMP);
paint.setShader(linearGradient);
canvas.drawRect(100, 100, 500, 500, paint);

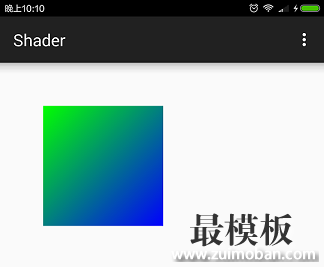

效果如下所示：

上面我们使用了CLAMP，但是由于我们绘制的矩形与渐变位置的大小一样大，所以CLAMP效果不明显。

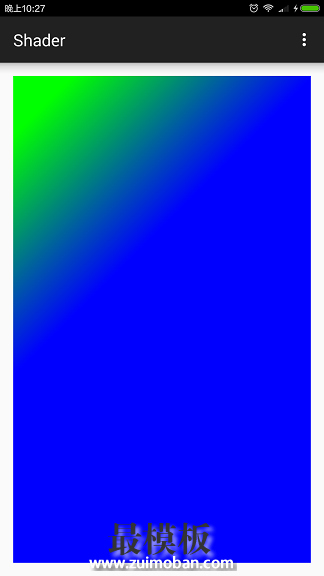

我们把绘制的区域变大，还是用CLAMP，这次绘制整个Canvas大小的矩形。

canvas.drawRect(0, 0, canvas.getWidth(), canvas.getHeight(), paint);

效果如下所示：

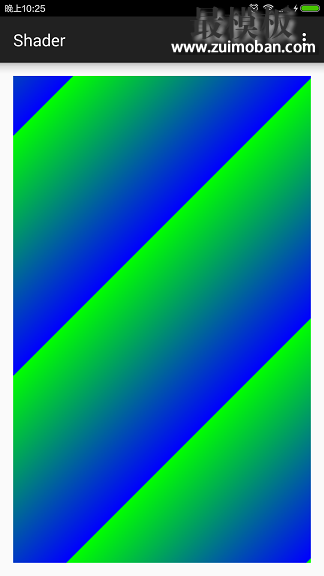

当我们把CLAMP改为REPEAT时，还是绘制整个Canvas大小的矩形，效果如下所示：

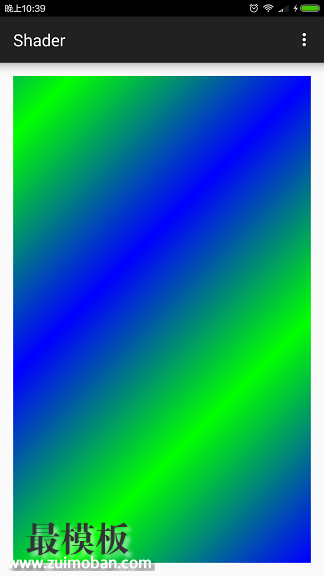

当我们用MIRROR绘制整个Canvas大小的矩形的时候，效果如下所示：

在LinearGradient的第二个构造函数中可以通过参数colors传入多个颜色值进去，这样就会用colors数组中指定的颜色值一起进行颜色线性插值。还可以指定positions数组，该数组中每一个position对应colors数组中每个颜色在线段中的相对位置，position取值范围为[0,1]，0表示起始位置，1表示终止位置。如果positions数组为null，那么Android会自动为colors设置等间距的位置。

RadialGradient

我们可以用RadialGradient创建从中心向四周发散的辐射渐变效果，其有两个构造函数：

RadialGradient(float centerX, float centerY, float radius, int centerColor, int edgeColor, Shader.TileMode tileMode)

RadialGradient(float centerX, float centerY, float radius, int[] colors, float[] stops, Shader.TileMode tileMode)

这两个构造函数和LinearGradient的两个构造函数很类似，我们此处还是重点讲解第一个构造函数，在此基础上理解第二个构造函数就很简单了。

RadialGradient是用来创建从中心向四周发散的辐射渐变效果的，所以我们需要在其构造函数中传入一些圆的参数，坐标(centerX,centerY)是圆心，即起始的中心颜色的位置，radius确定了圆的半径，在圆的半径处的颜色是edgeColor，这样就确定了当位置从圆心移向圆的轮廓时，颜色逐渐从centerColor渐变到edgeColor。RadialGradient也支持TileMode参数，有以下三个取值：CLAMP 、REPEAT 和 MIRROR。

我们首先将CLAMP作为TileMode，代码如下所示：

int canvasWidth = canvas.getWidth();
int canvasHeight = canvas.getHeight();
float centerX = canvasWidth / 2f;
float centerY = canvasHeight / 2f;
float radius = canvasWidth / 4f;
RadialGradient radialGradient = new RadialGradient(centerX, centerY, radius, Color.GREEN, Color.BLUE, Shader.TileMode.MIRROR);
paint.setShader(radialGradient);
canvas.drawRect(0, 0, canvasWidth, canvasHeight, paint);

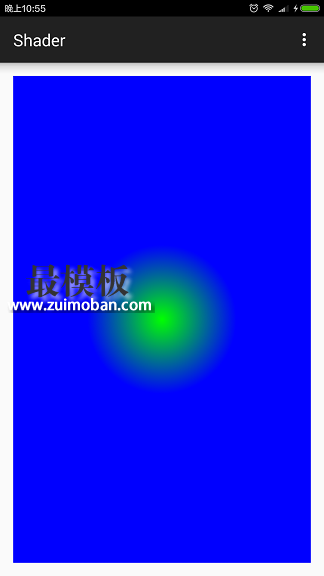

效果如下所示：

在上图中，我们绘制的矩形和Canvas大小一样大，其尺寸大于我们定义的RadialGradient的圆的尺寸。我们可以看到，当使用CLAMP作为TileMode时，颜色从圆心的绿色向圆周的蓝色渐变，在圆以外的空间都用edgeColor蓝色填充。
