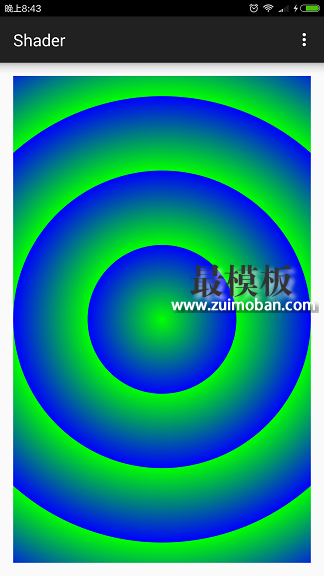

当我们把CLAMP改为REPEAT时，还是画同样的矩形，效果如下所示：

我们看到，颜色以绿色到蓝色作为一个渐变周期从圆心向外扩散。

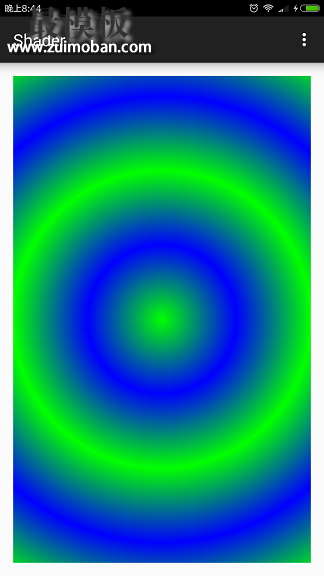

当我们使用MIRROR作为TileMode时，还是画同样的矩形，效果如下所示：

我们看到，颜色以绿色->蓝色->绿色->蓝色…周期性地交替变换从圆心向外扩散。

在RadialGradient的第二个构造函数中可以通过参数colors传入多个颜色值进去，这样就会用colors数组中指定的颜色值一起进行颜色线性插值。还可以指定stops数组，该数组中每一个stop对应colors数组中每个颜色在半径中的相对位置，stop取值范围为[0,1]，0表示圆心位置，1表示圆周位置。如果stops数组为null，那么Android会自动为colors设置等间距的位置。

SweepGradient

SweepGradient可以用来创建360度颜色旋转渐变效果，具体来说颜色是围绕中心点360度顺时针旋转的，起点就是3点钟位置。

SweepGradient有两个构造函数：

SweepGradient(float cx, float cy, int color0, int color1)

SweepGradient(float cx, float cy, int[] colors, float[] positions)

SweepGradient不支持TileMode参数，我们先讲解第一个构造函数。

坐标(cx,cy)决定了中心点的位置，会绕着该中心点进行360度旋转。color0表示的是起点的颜色位置，color1表示的是终点的颜色位置。

代码如下所示：

int canvasWidth = canvas.getWidth();
int canvasHeight = canvas.getHeight();
float centerX = canvasWidth / 2f;
float centerY = canvasHeight / 2f;
float radius = canvasWidth / 4f;
SweepGradient sweepGradient = new SweepGradient(centerX, centerY, Color.GREEN, Color.BLUE);
paint.setShader(sweepGradient);
canvas.drawCircle(centerX, centerY, radius, paint);

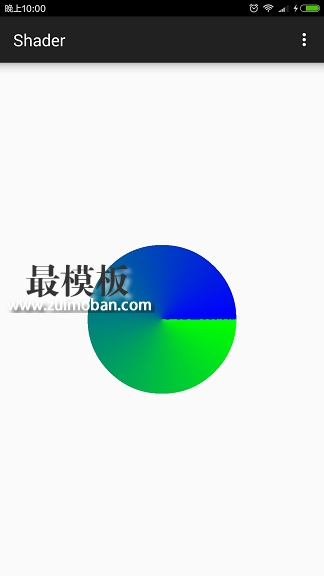

效果如下所示：

如上图所示，我们用canvas.drawCircle()方法绘制了一个圆形，将SweepGradient的中心点设置在该圆形的中心，我们可以看到颜色从3点钟位置处的绿色沿着顺时针360度旋转渐变到蓝色。

在SweepGradient的第二个构造函数中，我们可以传入一个colors颜色数组，这样Android就会根据传入的颜色数组一起进行颜色插值。还可以指定positions数组，该数组中每一个position对应colors数组中每个颜色在360度中的相对位置，position取值范围为[0,1]，0和1都表示3点钟位置，0.25表示6点钟位置，0.5表示9点钟位置，0.75表示12点钟位置，诸如此类。如果positions数组为null，那么Android会自动为colors设置等间距的位置。

代码如下所示：

int canvasWidth = canvas.getWidth();
int canvasHeight = canvas.getHeight();
float centerX = canvasWidth / 2f;
float centerY = canvasHeight / 2f;
float radius = canvasWidth / 4f;
int[] colors = {Color.RED, Color.GREEN, Color.BLUE};
float[] positions = {0f, 0.5f, 0f};
SweepGradient sweepGradient = new SweepGradient(centerX, centerY, colors, positions);
paint.setShader(sweepGradient);
canvas.drawCircle(centerX, centerY, radius, paint);

效果如下所示：

在上面代码中，我们将红绿蓝三种颜色传入colors数组中，并通过positions数组指定其相对位置分别是0、0.5、1，所以红色是起点颜色，位于3点钟位置；绿色是中间颜色，位于9点钟位置；蓝色是终点颜色，也位于3点钟位置。

当然，起点颜色的位置不一定是0，终点颜色的位置也不一定是1，我们将positions数组改为如下所示：

float[] positions = {0.25f, 0.5f, 0.75f};

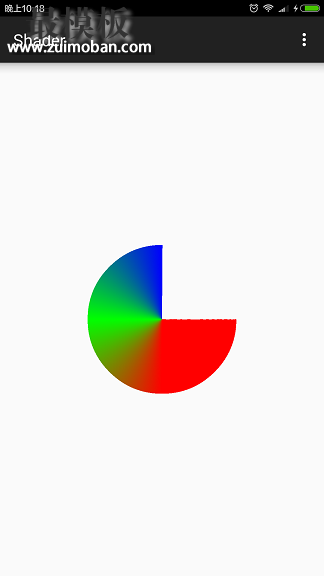

效果如下：

我们看到颜色的色彩比例发生变化。起始颜色红色的位置是0.25不是0，但是从3点钟位置起颜色就是红色。与其不同的是终止颜色蓝色，蓝色的位置是0.75不是1，其对应12点钟位置，从12点钟到3点钟这90度的空间都是透明的，没有被颜色填充，在使用时大家注意。

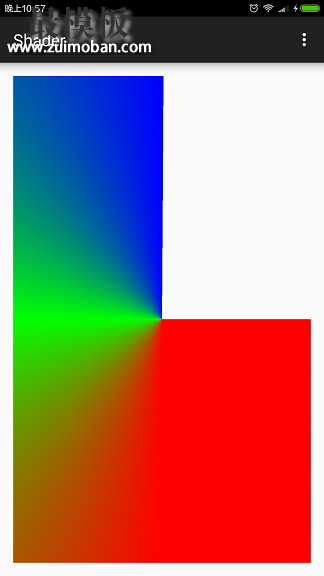

如果我们在此基础上绘制整个Canvas大小的矩形，效果如下所示：

ComposeShader

ComposeShader，顾名思义，就是混合Shader的意思，它可以将两个Shader按照一定的Xfermode组合起来。

ComposeShader有两个构造函数，如下所示：

ComposeShader(Shader shaderA, Shader shaderB, Xfermode mode)

ComposeShader(Shader shaderA, Shader shaderB, PorterDuff.Mode mode)

如果对Xfermode不熟悉的话，强烈建议您先读一下我的另一篇博文 《Android中Canvas绘图之PorterDuffXfermode使用及工作原理详解》 。

此处对Xfermode做一下简单介绍，Xfermode可以用于实现新绘制的像素与Canvas上对应位置已有的像素按照混合规则进行颜色混合。Xfermode有三个子类：AvoidXfermode, PixelXorXfermode和PorterDuffXfermode，其中前两个类现在被Android废弃了，现在主要用的是PorterDuffXfermode。PorterDuffXfermode的构造函数需要指定PorterDuff.Mode的类型。所以，上面的第二个构造函数可以看做是第一个构造函数的特例。我们主要讲解第二个，二者大同小异。

我们知道，在使用Xfermode的时候，存在目标像素DST和源像素SRC之说。源像素指的是将要向Canvas上绘制的像素，目标像素指的是源像素在Canvas上对应位置已经存在的像素。

构造函数中的shaderA对应着目标像素，shaderB对应着源像素。

有一点需要说明，ComposeShader这个类不是必须的，也就是我们不用这个类也能创造对应的效果，它类似于一个助手类，为我们实现某种效果提供了方便，下面举例说明。

我们有如下透明图片：

上面的图片是透明的，不过图片中有个心形图案是白色，不透明。我想让渐变颜色只填充上图中的❤形区域，透明部分不填充，颜色从绿色渐变到蓝色，渐变方向从左上角到右下角。我们不用ComposeShader即可实现上述效果，代码如下所示：

int bitmapWidth = bitmap.getWidth();
int bitmapHeight = bitmap.getHeight();
//将绘制代码放入到canvas.saveLayer()和canvas.restore()之间
canvas.saveLayer(0, 0, bitmapWidth, bitmapHeight, null, Canvas.ALL_SAVE_FLAG);
    //创建BitmapShader，用以绘制❤形
    BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
    //将BitmapShader作为画笔paint绘图所使用的shader
    paint.setShader(bitmapShader);
    //用BitmapShader绘制矩形
    canvas.drawRect(0, 0, bitmapWidth, bitmapHeight, paint);
    //将画笔的Xfermode设置为PorterDuff.Mode.MULTIPLY模式
    paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.MULTIPLY));
    //创建LinearGradient，用以产生从左上角到右下角的颜色渐变效果
    LinearGradient linearGradient = new LinearGradient(0, 0, bitmapWidth, bitmapHeight, Color.GREEN, Color.BLUE, Shader.TileMode.CLAMP);
    //将创建LinearGradient作为画笔paint绘图所使用的shader
    paint.setShader(linearGradient);
    //用LinearGradient绘制矩形
    canvas.drawRect(0, 0, bitmapWidth, bitmapHeight, paint);
    //最后将画笔去除掉Xfermode
    paint.setXfermode(null);
canvas.restore();

效果如下所示：

如果认真读过博文 《Android中Canvas绘图之PorterDuffXfermode使用及工作原理详解》 的话，我相信大家应该能明白上图出现的原因。

此处我们还是一起分析一下代码的执行过程。

1. 我们的图片中间的❤形区域是纯白色，该区域的像素颜色值ARGB分量是(255,255,255,255)。❤形区域以外的区域是纯透明的，该区域的像素颜色值ARGB分量是(0,0,0,0)。

2. 为了使用Xfermode，我们将绘图的代码放到了canvas.saveLayer()和canvas.restore()之间，对此有疑问的同学可以参见我上述提到的博文。canvas.saveLayer()会创建一个新的绘图图层，而且该图层是全透明的，我们后面的代码都是绘制到这个图层上，而不是直接绘制到Canvas上。

3. 我们用上述Bitmap创建了一个BitmapShader，并将其绑定到画笔Paint中。当我们用canvas.drawRect()绘制矩形时，就会用该BitmapShader填充，此时的效果应该是在新创建的layer上绘制了一个白色的心形。

4. 然后我们创建了一个PorterDuffXfermode的实例，并通过paint.setXfermode()将其绑定到画笔paint上。其中PorterDuffXfermode的mode类型为MULTIPLY。MULTIPLY的意思是将源像素的ARGB四个分量分别与目标像素对应的ARGB四个分量相乘，将相乘的结果作为混合后的像素。此处进行相乘时，ARGB四个分量都已经从[0, 255]的区间归一化到[0.0, 1.0]的区间。

5. 然后我们创建了一个LinearGradient，用以实现颜色线性渐变效果。颜色从左上角的绿色渐变到右下角的蓝色。然后我们通过paint.setShader()方法将其绑定到画笔paint的shader上。

6. 后面我们再次调用canvas.drawRect()绘制同样大小的一个矩形。在绘制时，我们的画笔已经同时绑定了Xfermode和Shader。首先canvas会用LinearGradient绘制一个具有渐变色的矩形区域。然后根据画笔设置的PorterDuff.Mode.MULTIPLY类型，将那些由渐变色填充的矩形区域中的像素与我们在第3步中绘制的心形图片中的像素颜色进行相乘混合。渐变色填充的矩形区域中的像素是源像素，第3步中绘制的心形图片中的像素是目标像素。目标像素中❤形区域是纯白色的，其像素颜色是(255,255,255,255)，归一化后的颜色是(1,1,1,1)，对应位置的源像素中的ARGB颜色分量与其相乘，最终的颜色还是源像素的颜色，即心形区域被源像素着上了渐变色。目标像素中❤形区域以外的颜色是纯透明的，颜色是(0,0,0,0)，对应位置的源像素中的ARGB颜色分量与其相乘，最终的颜色还是目标像素中的(0,0,0,0)，即心形区域以外没有被着色，依旧呈现透明色。

7. 最后通过调用canvas.restore()方法将新创建的layer绘制到Canvas上去，这样我们就看到最终的效果了。

下面我们看看如和用ComposeShader实现上述效果，代码如下所示：

int bitmapWidth = bitmap.getWidth();
int bitmapHeight = bitmap.getHeight();
//创建BitmapShader，用以绘制❤形
BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
//创建LinearGradient，用以产生从左上角到右下角的颜色渐变效果
LinearGradient linearGradient = new LinearGradient(0, 0, bitmapWidth, bitmapHeight, Color.GREEN, Color.BLUE, Shader.TileMode.CLAMP);
//bitmapShader对应目标像素，linearGradient对应源像素，像素颜色混合采用MULTIPLY模式
ComposeShader composeShader = new ComposeShader(bitmapShader, linearGradient, PorterDuff.Mode.MULTIPLY);
//将组合的composeShader作为画笔paint绘图所使用的shader
paint.setShader(composeShader);
//用composeShader绘制矩形区域
canvas.drawRect(0, 0, bitmapWidth, bitmapHeight, paint);

用ComposeShader实现的效果与上图相同，我就不再贴图了。我们可以看到，使用ComposeShader之后，实现相同的效果时，代码量明显减少了，而且我们也不需要将绘图代码放到canvas.saveLayer()和canvas.restore()之间了。

ComposeShader composeShader = new ComposeShader(shaderA, shaderB, porterDuffMode);
paint.setShader(composeShader);
canvas.drawXXX(..., paint);

上述代码等价于下面的代码片段：

canvas.saveLayer(left, top, right, bottom, null, Canvas.ALL_SAVE_FLAG);
    paint.setShader(shaderA);
    canvas.drawXXX(..., paint);
    paint.setXfermode(new PorterDuffXfermode(mode));
    paint.setShader(shaderB);
    canvas.drawXXX(..., paint);
    paint.setXfermode(null);
canvas.restore();

此处所说的以上两个代码片段等价的前提是，两个代码片段中的canvas.drawXXX(…, paint)方法中调用的drawXXX方法相同，并且里面传入的参数都相同，例如我们之前两段心形代码示例中都调用drawRect()方法且绘制的矩形的位置及尺寸都相同。

总结

本文依次介绍了Shader的五个子类：BitmapShader、LinearGradient、RadialGradient、SweepGradient和ComposeShader。并在最后对ComposeShader这个相对复杂的示例进行了讲解，如果大家能看明白最后ComposeShader这个示例，相信大家已经对Shader理解地比较透彻了。

关于LinearGradient、RadialGradient、SweepGradient这三个渐变效果Shader，大家也可以参考一下博文 《图文详解Andorid中用Shape定义GradientDrawable》 ，该文详细介绍了如何用XML中的 <shape> 节点定义各种具有渐变效果的GradientDrawable，这两篇博文可互为映照。
